喇叭聲學仿真模擬從理論到實踐!FINEMotor 與 FINEBox

Jazz Hipster's Speaker Simulation Software

在喇叭的製造過程中,運用 FINEMotor 和 FINEBox 等軟體工具,對於提升仿真模擬的精確度及效率至關重要。

FINEMotor 提供詳盡的磁路分析功能,讓工程師能夠針對喇叭的磁力結構進行優化。它能模擬不同的設計選擇對喇叭 Thiele/Small (T/S) 參數和整體聲壓級(SPL)輸出等的影響,提供一個全面的視角,了解各元件如何影響最終產品。

FINEBox 則使工程師能夠精確仿真模擬喇叭裝箱後的聲學表現,它能夠直接模擬 FINEMotor 設計好的磁路裝箱後的熱效應數據等。

透過將 FINEMotor 和 FINEBox 整合至開發流程中,JazzHipster 能夠在製作實體原型之前,就先模擬及優化聲學與電磁參數。

優化喇叭磁路模擬:FINEMotor

喇叭磁路的優化與聲學設計同等重要。使用 FINEMotor 能讓我們精準設計並分析喇叭磁路。

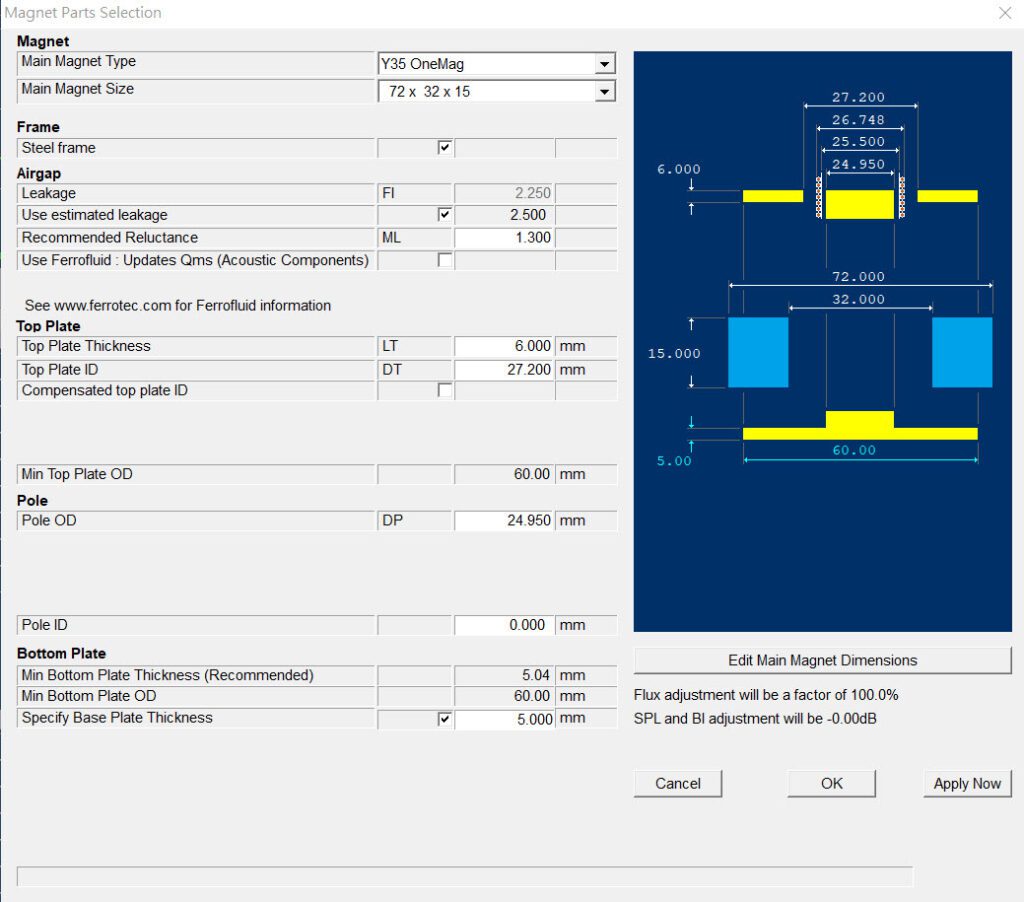

進階的磁路模擬

Jazz Hipster's Advanced Magnetic Circuit Simulations

喇叭磁路的優化與聲學設計同等重要。使用 FINEMotor 能讓我們精準設計並分析喇叭磁路。

提升喇叭設計的精準度

Enhanced Design Precision with Jazz Hipster

FINEMotor 讓 JazzHipster 能夠模擬與優化各式各樣的磁路配置。這項能力對於設計出高效率並能精確控制喇叭振動的驅動單元至關重要,其成果就是更精準的聲音重現。

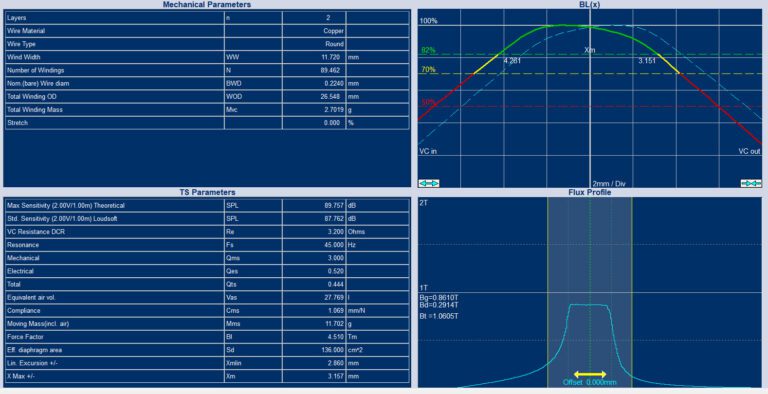

Thiele/Small 參數的調校

Jazz Hipster TS-and-BL

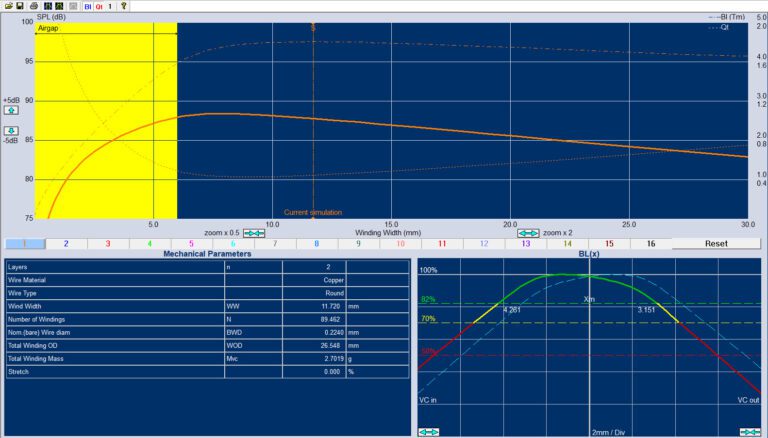

FINEMotor 的模擬功能能夠預測音圈的移動並產生力因子曲線(BL 曲線),這對於了解磁路變化如何影響喇叭的聲音輸出非常關鍵。這樣的精準設計讓我們能開發出大幅減少失真,同時具有最大線性偏移的喇叭。

在單體設計階段,我們也會利用 FINEMotor 調整喇叭單體的 Thiele/Small (T/S) 參數(即喇叭的電聲特性參數),並模擬 BL(X) 曲線來提升最大線性位移(Xmax)範圍,同時降低喇叭的總諧波失真。這樣做可以減少原型製作的次數,進而縮短整體的開發週期。

運用仿真模擬技術掌握喇叭設計:FINEBox

在 JazzHipster,採用 FINEBox 體現了我們在技術應用上的突破,讓我們得以超越傳統喇叭設計的侷限性。以下就來探討 FINEBox 的主要功能:

全面的音箱仿真模擬

Jazz Hipster's speaker simulation with FINEBOX

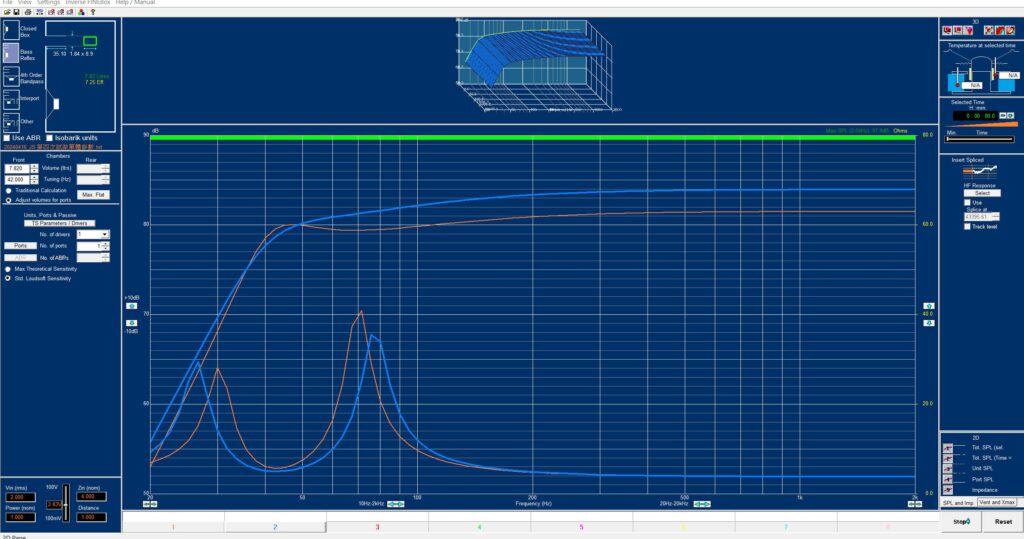

FINEBox 讓我們的工程師能夠精確地模擬各式各樣的喇叭音箱。從密閉式音箱到帶通式、被動輻射系統等複雜的箱體,該軟體的多功能性讓我們得以探索全新且精準的聲學設計。這種對喇叭設計的精細掌控,使 JazzHipster 能夠滿足各種應用需求,大幅提升了我們生產高品質產品的能力。

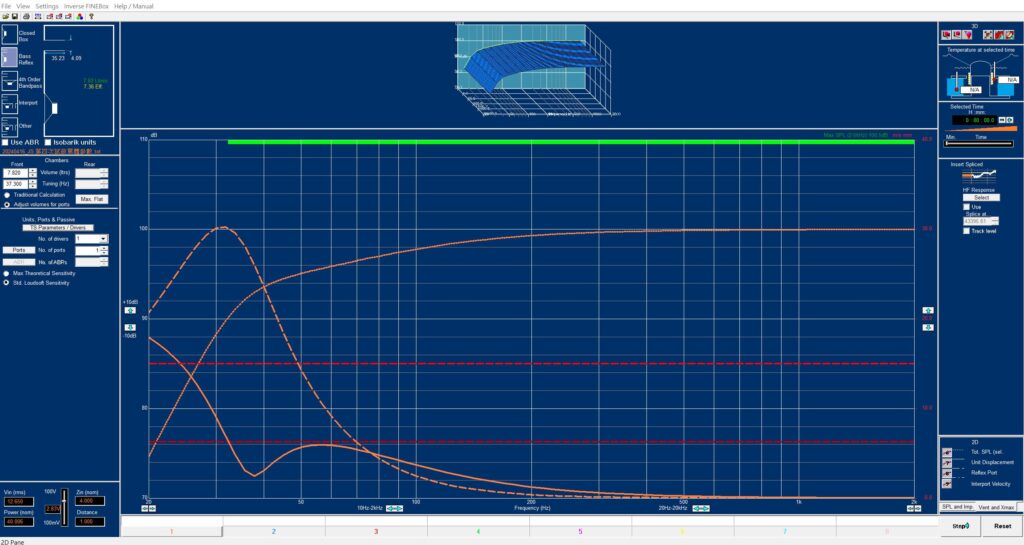

精準預測非線性效應

Jazz Hipster Precision in Predicting Nonlinear Effects

FINEBox 的一項突出特點,就是它能夠高度精準地模擬非線性效應。在高功率運作狀態下,常會出現如音圈溫度升高導致音壓下降、音孔氣流紊亂等複雜狀況,這些都可能大幅影響喇叭的表現。FINEBox 在這方面的模擬功能非常關鍵,讓我們能設計出即使在嚴苛條件下,仍能保持高音質與高可靠性的喇叭。

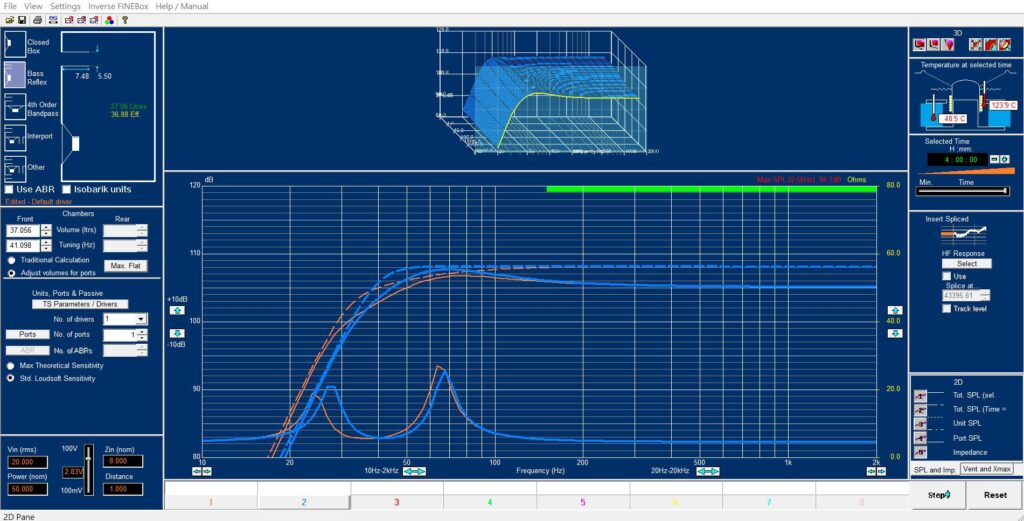

大訊號模擬帶來卓越音質

Large Signal Simulation for Superior Sound Quality

FINEBox 的大訊號模擬功能,不僅讓我們能深入了解喇叭在高功率下的表現,還能建立三維頻率響應圖。這些模擬能夠精確地預測升溫和功率壓縮的現象,這對於確保喇叭在被推向極限時仍能維持性能至關重要。工程師因而能夠獲得與喇叭熱力學及機械行為相關的關鍵數據,確保我們開發的產品能在高功率條件下,於音質與耐用性方面都表現出色。

運用 FINEBox 的另一個關鍵優勢,在於它能與 FINEMotor 無縫整合,形成一套將聲學與電磁原理一併考量的全面性設計方法。這種整合確保了我們開發的每一款喇叭都能達到甚至超越業界對於聲音品質與效率的標準。

透過在設計與開發流程中運用 FINEBox,JazzHipster 大幅提升了產品開發效率。這個軟體的聲學仿真模擬功能,讓我們得以更快地進行疊代,並縮短開發時間。

FINEBox 與 FINEMotor 的整合應用

通過整合 FINEBox 與 FINEMotor,我們實現了聲學與電磁設計的完美結合。這種整合不僅增強了我們的設計能力,也重新定義了我們開發流程的效率和效能。

整合優化性能

我們的工程師充分發揮 FINEMotor 和 FINEBox 之間的協同優勢,因此能做出更為明智的設計決策,並不斷推進創新的界限。舉例來說,當 FINEBox 的模擬結果揭示了關鍵的聲學需求時,工程師就能立即在 FINEMotor 中調整磁路設計,確保驅動單元的最佳表現。這種動態互動有助於突破傳統的設計方式,超越既有設計方法的局限性。

精簡開發流程,縮短上市時間

整合 FINEMotor 和 FINEBox 精簡和加速了 JazzHipster 的整個開發週期,讓我們從一開始就能為喇叭系統提供更全面的設計方法。這種方法大幅減少了對實體原型製作的反覆試驗依賴,實現了快速疊代,使新產品能以更快的速度和更低的成本推向市場。

總結

透過整合 FINEMotor 和 FINEBox,JazzHipster 在模擬和優化聲學與電磁設計方面的能力獲得了顯著提升。這些工具優化了我們的開發流程,縮短了產品上市時間,並提升了產品品質。這些對模擬技術的創新應用,鞏固了 JazzHipster 在喇叭製造領域的領先地位。
